Внедрение на предприятии абсолютного лазерного трекера Leiса АТ403

Преимущества лазерных трекеров

Благодаря лазерной системе, трекер проверяет геометрические размеры и пространственное положение деталей оборудования, промышленных роботов и станков. Например, положение фундаментов, станин, клетей, редукторов и многого другого. Специалисты отдела технической диагностики оборудования могут проанализировать, получаемые в цифровом виде данные, и на их основании сократить время ремонта оборудования.
Что не менее важно — он работает в сложных условиях металлургического производства: температура, влажность, запыленность, прочее.
Еще одной важной особенностью абсолютного трекера Leica АТ403 является возможность создавать координато-измерительный комплекс на базе самого трекера и программного обеспечения Spatial Analiser, что в разы повышает производительность работы, автоматизирует операции по измерениям, составлению отчетов, повышает точность измерений. Абсолютный трекер Leica АТ403 с программным обеспечением Spatial Analiser становится настоящей мобильной координато-измерительной машиной.

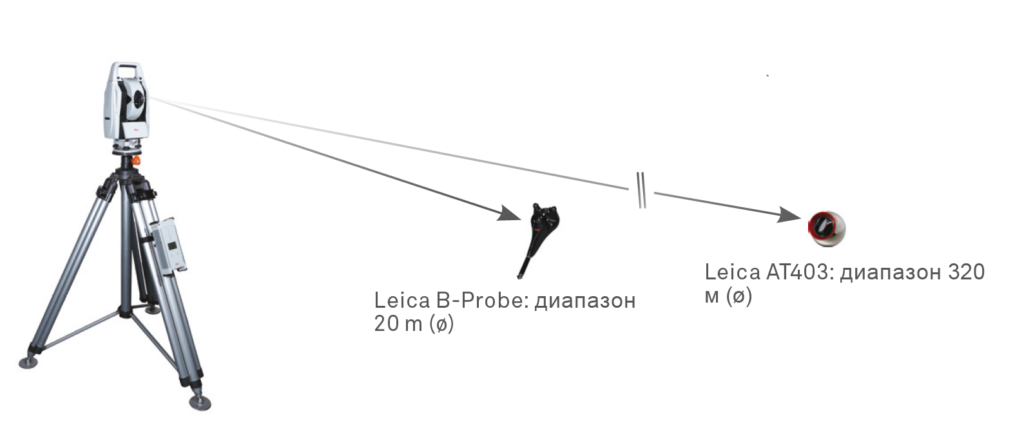

Лазерный трекер Leica АТ403

Почему остановили выбор на Leica АТ403

1. Leica Absolute Tracker AT403 спроектирован по принципу «все в одном». Система включает в себя такие функции как видео в реальном времени, электронный уровень, метеостанцию, ИК дистанционное управление. Используя встроенный WLAN, можно обеспечить беспроводное подключение прибора, что делает его абсолютно мобильным. Возможность питания и подзарядки прибора через Ethernet (PoE+).
2. Вес прибора значительно меньше, чем у присутствующих на рынке приборов при этом сохранена высокая пыле/влагозащита (IP54 (IEC 60529) и ударопрочность корпуса сенсора и контроллера.
3. При смене «стоянок» для проведения измерений, сенсор не требует дополнительных настроек и введения дополнительных компенсаций.
4. С использованием технологии бесконечного вращения лазера диапазон измерения по горизонтали составляет 0-360°, по вертикали — 0-290° по дальности — 160м (максимальная размерность измеряемого объекта — 320м).
5. Технология PowerLock визирования позволяет найти отражатель и автоматически захватить его, даже когда цель в движении (измерение в динамике). Лазерный луч следует за оператором, а не наоборот, значительно упростив работу с лазерным трекером.
6. Сенсор работает при отрицательных температурах (по опыту – 20, производитель — 10), при этом не требует предварительного длительного прогрева. Прогрев составляет до 5 минут. У приборов-аналогов необходим прогрев прибора даже при положительных температурах в течении от 1 до 4 часов, что обусловлено наличием интерферометра.
7. Наличие пульта ДУ позволяет работать с прибором одному человеку без потери точности и функциональности. Прибор прост в управлении и настройках, не требует для работы с ним наличия высококвалифицированного персонала.

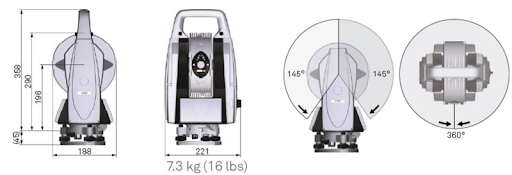

Трекер лазерный АТ403

Необходимые знания для выполнения поставленных задач

Чтобы качественно и эффективно работать с новым оборудованием, сотрудники отдела технической диагностики компании “Запорожсталь” прошли курс обучения.

На учебном полигоне «Метинвест-Промсервиса» специалисты «ДИТЦ КОНТАКТ» провели курс теоретического и практического обучения работе с Leiса АТ403 и программным обеспечением.

“— Мы всегда в курсе новинок диагностического оборудования и находим самые полезные для нас решения. Трекер Leiса АТ403 — как раз один из таких.” сказали представители компании “Запорожсталь”.

“Leiса АТ403 позволил нам сократить время нахождения машин и агрегатов в ремонте, повысить надежность оборудования и качество выпускаемой продукции. Сегодня наши специалисты уже закончили необходимое обучение и уже в ближайшее время готовы приступить к выполнению поставленных задач в период выполнения капитального ремонта комплекса прокатных станов и оборудования ЦГП”.

Абсолютный лазерный трекер Leica АТ403 — это переносная (портативная) координатно-измерительная система, позволяющая выполнить высокоточные лазерные измерения объектов сложной геометрической формы и больших размеров, находясь на значительном от них удалении.

Технические характеристики, выгодно отличающие Leica АТ403 от аналогов
• Размер трекера — 290 x 221 x 188 мм;
• Вес трекера — 7,3 кг;
• Вес контроллера — 0,8 кг;
• Рабочая зона по горизонтали — 360˚;
• Рабочая зона по вертикали — 145˚;
• Линейный размер рабочей зоны — 320 м;
• Пыле/влагозащита — IP54 (IEC 60529);
• Рабочая температура — от -10˚C до +40˚;
• Ускорение привода — 360˚/с;
• Скорость вращения привода — 180˚/с;
• Встроенное ДУ — ИК пульт, 4 кнопки;
• Беспроводное подключение — WLAN (IEEE 802,11g);
• Питание — 220В, литий-ионный аккумулятор;
• Опция питание — через Ethernet (PoE+);
• PowerLock (захват цели) — 10˚ сектор обзора;
• Разрешения (угловые) — 0,07 угловых секунд;
• Максимально допустимая угловая погрешность — ± 15 μm + 6 μm/m;
• Повторяемость (угловая) — ± 7,5 μm + 3 μm/m;
• Точность встроенного электронного уровня — (2σ) ± 1 угловая секунда;
• Разрешение дальномера — 0,1 μm;
• Точность дальномера — ± 10 μm (± 0,00039”);
• Максимально допустимая погрешность дальномера — ± 5 μm (± 0,0002”);
• Камера обзора — 4:3, ИК улучшенное качество изображения;
• Встроенная метеостанция — Температура, давление, влажность;
• Внешние измерения — Температура воздуха, Температура объекта;
• Безопасность — Класс лазерной опасности 2 в соответствии с IEC 60825-1.



Использование лазерного трекера Leica AT403 не только повышает качество работ, а также упрощает использование данного вида оборудования, поскольку такой системой может управлять один человек. Постоянное развитие технологий, которые используются в системах Leica, с каждым годом модернизирует их эксплуатацию, и позволяют гораздо проще и быстрее собирать нужные данные. Использование Leica AT403 возможно в любых средах, что позволяет выполнять большое количество метрологических работ.
