ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ HWACHEON VESTA-1050B BT-50

VESTA-1050B BT-50
Вертикальные обрабатывающие центры с ЧПУ

Жесткость – ключевой элемент обработки при тяжелых режимах резания.
Обрабатывающие центры серии VESTA созданы с использованием технологических инноваций от HWACHEON.

Направляющие скольжения гарантируют стабильную жесткость и качественный результат при любом типе обработки. Технология охлаждения шпиндельного узла «Масляная рубашка» разработки Hwacheon сводит к минимуму тепловые деформации. для уменьшения тепловых смещений и для продления срока службы шпиндельного узла все составляющие коробки скоростей смазываются качественной смазкой. Надёжность и жёсткость конструкции также подтверждаются проектированием с использованием компьютерного моделирования и анализа конструкции методом конечных элементов.

Любой станок может быть укомплектован согласно вашим требованиям.



Четыре направляющие скольжения по оси X

Для уменьшения сил трения и увеличения точности перемещений по всем осям применены прямоугольные направляющие скольжения. Направляющие по оси Y дополнительно расширены для увеличения опорной стойкости и распределения сил трения.



 Точное шабрение

За 60 лет профессиональной работы специалисты Hwacheon добились непревзойдённого уровня обработки скользящих поверхностей. Это позволило обеспечить плавность, отсутствие вибрации, низкий коэффициент трения и, как следствие, повышенную точность.

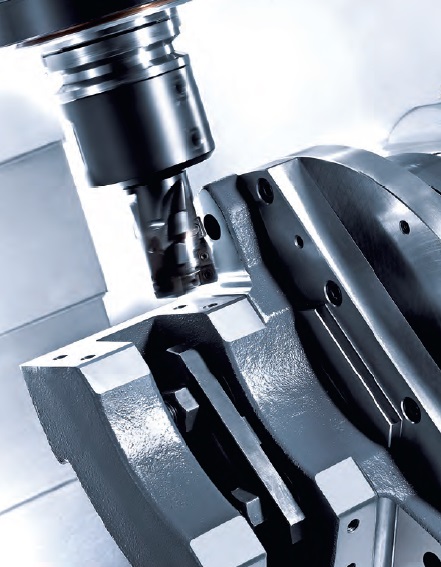

1 Передний кулак/Автомобилестроение/FCD-450
2 Несущий элемент/Автомобилестроение/FCD-450
3 Каркас клапана/Энергетика/CF-8M
4 Корпус насоса/Энергетика/GC-250
5 Рама/Энергетика/GC-250
6 Корпус тормозного суппорта/Автомобилестроение/FCD-550

Коробка скоростей

Коробка передач имеет две скорости – как для работы с большим моментом на малых оборотах, так и для высокоскоростной обработки на максимальных оборотах.



Вертикальные обрабатывающие центры VESTA-850B/1050B отличаются удобной конструкцией и широким спектром дополнительных опций. Отсутствие неполадок оборудования и обеспечение безопасности работы позволит вам производить продукцию без задержек и проблем качества. Разнообразные опции доступны для более производительной и точной обработки.

Поворотный стол (Опция)

Поворотный стол HWACHEON легко управляем и не требует дополнительного интерфейса 4-ой оси. Обладает зажимным усилием в 4.3 тонны и минимальной угловой индексацией 5 секунд.

Функция быстрого удаления стружки

Зона удаления стружки серии VESTA сконструирована с широкоугольным скользящим кожухом и промывочными соплами с каждой стороны стола. Для более производительной работы шнековый стружечный конвейер удаляет стружку из рабочей зоны.

Система охлаждения шпиндельного узла

Шпиндель и коробка скоростей охлаждаются при помощи циркулирующего внутри масла. Для подшипников используется импульсная система смазки.



Базовая комплектация

- Система ЧПУ FANUC 0i-MD

- LCD дисплей 10 "

- HAI - функция фирмы «HWACHEON», высокоточная система управления параметрами обработки контура. Предварительное считывание до 600 (опционально) программных блоков, обеспечивает стабильную точность обработку детали без сбоев и системных ошибок. Особенно эффективна при обработке на высоких скоростях

- HECC – функция фирмы «HWACHEON», система выбора стратегии обработки детали. Предустановленная программа с собственным графическим интерфейсом и параметрами обработки, с возможностью выбора между максимальной производительностью - при черновой обработке, и  высокой точностью - при чистовой. Диапазон значений от 1.0 до 9.0. параметра «R» (81 шаг) позволяет оператору быстро выбрать режим обработки. Минимизация времени обработки на отладку технологии и изготовление детали

- HSDC – функция фирмы «HWACHEON», электронная компенсация тепловых расширений шпинделя. Компенсация зазора, возникающего на прилегающих поверхностях торца шпинделя и оправки инструмента, при помощи гидравлической системы и встроенных температурных датчиков. Эффективна при работе привода на придельных режимах и при максимальных температурных перегрузках

- HTLD – функция фирмы «HWACHEON»,  определение и контроль нагрузки на инструмент. Функция предназначена для контроля усилия на инструменте и предотвращения аварийных поломок инструмента

- Ethernet интерфейс (подключение к локальной сети)

- Диалоговое программирование Manual Guide i

- Чугунная станина цельной (не сварной) конструкции

- Пневматическая система

 - Главный шпиндель мощностью 15 кВт

- Привод шпинделя прямого зацепления

- Система охлаждения шпинделя – «масляная рубашка»

- Система охлаждения станка

- Бак СОЖ объемом 380 л

- Роликовые направляющие качения по всем осям

- Рабочий стол, с Т-пазами, размером: 1100 х 500 мм, макс. нагрузкой: 700 кг

- Освещение рабочей зоны

- Автоматическая система смыва стружки в рабочей зоне

- Ящик для хранения инструмента

- Функция жесткого нарезание резьбы

- Обдув конуса шпинделя

- Руководство по эксплуатации

- Установочные  болты & опоры

 - Ввод данных, объем встроенной памяти 512kb

 - Система смазки

- Сигнальная лампа (трехцветная)

- Маховик ручной

 - Блокировка двери

- Трансформатор

- Сплошное ограждение рабочей зоны

Опционные принадлежности

- Стойка ЧПУ Heindenhein TNC 620

- Подача СОЖ высокого давления через шпиндель ( 30 бар)

- Подача СОЖ высокого давления через шпиндель ( 70 бар)

- Стружечный конвейер – подъемный тип

- Интерфейс для подключения поворотно-делительного стола (4-я ось)

- Поворотно-делительный стол

- Пистолет подачи воздуха

- Пистолет подачи СОЖ

- Маховик ручной (3-ось)

- Сигнальная лампа (три цвета)

- Доп. охлаждение ЧПУ контроллера

- Оптические линейки (X/Y/Z)

- Автоматическая дверь

- Уловитель масляного тумана

- Маслоотделитель

- Система подачи СОЖ в рабочую зону 6bar

- Интерфейс подключения Data Server

- Data Server 1 GВ (устройство хранения и передачи данных)

- Data Server 4 GВ (устройство хранения и передачи данных)

- HAI-функция, увеличение буфера до 200 блоков

- Система подачи масляного тумана

- Осушитель воздуха

- Система измерения инструмента Renishaw (оптический тип)

- Система измерения инструмента Blum (тип по касанию)

- Система измерения инструмента Blum (тип оптический)

- Система измерения заготовки Renishaw ОМР 60 (тип по касанию)

- Датчик измерения инструмента Renishaw (TS-27R)



Конфигуратор



АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА
Тип хвостовика Кол-во инструментов
BТ-50 24
CAТ-50 30



ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ HWACHEON VESTA-1050B BT-50
Характеристики
ПЕРЕМЕЩЕНИЕ
Перемещение по осям (X / Y / Z) мм1,050 / 600 / 600
Расстояние от поверхности стола до края шпинделя (мм)125 ~ 725
РАБОЧИЙ СТОЛ
Расстояние между колоннами и центром шпинделя (мм)Z 675
Рабочая поверхность (мм)1,150 x 600
Допустимая нагрузка (кг)1000
Форма поверхности (Т-образные пазы WxP – количество пазов), мм18 x 120 - 5 шт
ШПИНДЕЛЬ
Максимальная скорость шпинделя (мин-1)6000
Двигатель шпинделя (кВт)18.5 / 15
Тип хвостовика инструментаISO#50, 7 / 24 Конус
Внутренний диаметр подшипника шпинделя (мм)Ø90
Метод смазки и охлаждения шпинделяСмазка разбрызгиванием + «Масляная рубашка»
ПOДАЧА
Быстрое перемещение (X/Y/Z) м/мин24 / 24 / 18
Скорость рабочей подачи (X/Y/Z) мм/мин1 ~ 10,000
АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА
Тип хвостовика[BT-50] [CAT-50]
Тип штревеляBT-50 (90ª)
Количество инструментов (шт)[24] [30]
Максимальный диаметр инструмента (без сопряженных инструментов), 24 инстр., ммØ125 / Ø245
Максимальный диаметр инструмента (без сопряженных инструментов), 30 инстр., ммØ110 / Ø200
Максимальная длина инструмента (мм)350
Максимальный вес инструмента (кг)20
Метод выбора инструментаПроизвольный по памяти
Метод работы (Магазин/рука манипулятор)Мотор-редуктор
Время смены инструмента (от инструмента до инструмента/ от стружки до стружки) сек3.5 / 8
ДВИГАТЕЛЬ
Серводвигатель (X/Y/Z) кВт3 / 3 / 3
Насос подачи СОЖ (шпиндель/смыв стружки) кВт0.4 / 0.9
ИСТОЧНИК ПИТАНИЯ
Электрическая мощность (кВа)50
Расход сжатого воздуха (давление х расход) Нл/мин0.5~0.7MПa x 760Нл/мин
БАК
Смазка/Охлаждение шпинделя/СОЖ (л)20 / 6 / 270
ГАБАРИТЫ СТАНКА
Высота (мм)2887
Общая площадь (длина х ширина) мм4220 x 2246
Масса (кг)7500
ЧПУFanuc-0i MD
