Installation of a vertical milling workbench STYLE W -1000

На данный момент компания STYLE (Голландия) выпускает токарные станки с диаметром точения над суппортом от 190 мм до 1500 мм и межцентровым от 850 мм до 10000 мм, вертикально-фрезерные станки с длиной стола от 880 мм до 4200 мм.

Вертикально фрезерный станок ВТ -1000 подключен и полностью готов к работе. В любое удобное время, представители заказчика имеют возможность посетить шоурум нашей компании, непосредственно оценить достоинства системы программирования STYLE и технические возможности станка. Специалисты компании готовы разработать и внедрить технологию изготовления детали по чертежам заказчика в самые сжатые сроки.

Таблица 1. Технические характеристики

Рабочий стол, мм 465*1240
Перемещение по координате Х, мм1060
Перемещение по координате Y, мм 560
Перемещение по координате Z, мм 600
Конус шпинделя ВТ-40
Скорость вращения шпинделя, об/мин 0-6000
Мощность главного двигателя, кВт 11
Вертикальное автомат устройство смены инстр., (кол-во инструмент) 24
Максимальный ø инструмента, мм 90
Быстрое перемещение координаты Х/ Y/ Z (м/мин) 10
Полное ограждение, включая стружкоуборочный конвейер +
Габариты станка (Д/Ш/В), м 4,6/2,8/2,5
Масса станка, кг4300

С целью достижения максимальной производительности и стойкости инструмента, станок оснащен функцией подачи СОЖ через шпиндель давлением 2,5 бара и функцией резьбофрезерования.

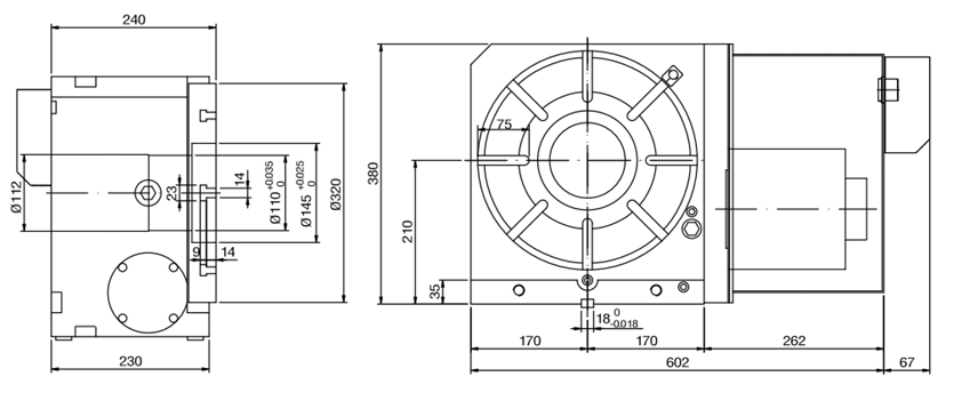

Таблица 1. Технические характеристики

Тип серво двигателя Siemens 1FK7-83
Передаточное отношение 1:90
Дискретность индикации град. 0,001
Скорость вращения макс. Об\мин 11,1
Повторяющаяся точность сек. 4
Масса НЕТТО, кг210

Применение стола возможно как в горизонтальном, так и в вертикальном положении, с упорным центром и без.

Технологическая часть

Для изготовления деталей типа корпус с необходимостью обработки двух, трех и более сторон Частное АО ДИТЦ «КОНТАКТ» предлагает вертикально фрезерный станок оснащен поворотным, горизонтальным столом с многоместными механическими тисками. Благодаря такой компоновке реализуется принцип групповой обработки, что позволяет сократить вспомогательное время, а следовательно увеличить производительность.

Схема обработки

Специалисты ДИТЦ Контакт разработают и внедрят технологический процесс изготовления детали согласно требованиям заказчика.

У нашому відділі розробок комплексних проектів ми зібрали досвідчених фахівців, основна роботи яких підбирати, розраховувати і поставляти виробництва “під ключ”.

В комплекс робіт входить:

– розробити технологічну частину проекту;

– підібрати необхідний інструментарій та технологічне обладнання;

– сформувати план розташування обладнання для найбільшої ефективності виробництва;

– розрахувати витрату матеріалів, комплектуючих, електричної і теплової енергій;

– розрахувати кількість персоналу;

– розробити техніко-економічне обґрунтування;

– забезпечити поставку обладнання, його запуск і навчання персоналу;

– вивести виробництво на розрахункову виробничу потужність.

Завдяки значному досвіду і сучасної техніки, наші фахівці можуть спланувати повний технологічний процес з нуля грунтуючись на ваших виробничих площах.
