Серія M2-5AX Багатофункціональні обробні центри з ЧПК з можливістю 5-осьовий обробки

Універсальний п’ятикоординатний обробний центр. Даний високопрецизійний обробний центр здатний виконувати повну пятіосевой обробку за один установ. Верстат компанії HWACHEON моделі M2-5AX здатний за один установ обробляти великі складні заготовки, що вимагають безліч переходів. Він розроблений з урахуванням останніх технологій HWACHEON, є лідером в своєму класі п’ятикоординатних обробних центрів, гарантує високу якість при виготовленні виробів будь-якої складності.

Комплектація верстата

Будь який верстат може бути скомплектована згідно вашим вимогам.



Технічний опис * Одиниця: мм (дюйм)



Комплексне оснащення в сукупності з високою якістю обробки

Універсальний пятіосевой обробний центр HWACHEON надає комплексне рішення, що дозволяє отримати на виході готовий виріб. Система оптимізації режимів різання дозволяє вибрати стратегію обробки і домогтися скорочення часу робочого циклу на деталі і в деяких випадках скоротити витрати за кількістю закуповуваного інструменту. Двовісний поворотний стіл з діаметром 500 мм дозволить вести обробку з будь-якою комбінацією координат. М2-5АХ спроектований шляхом тривимірного моделювання та аналізу методом кінцевих елементів. Надійність і жорсткість конструкції так само підтверджується проектуванням з використанням комп’ютерного моделювання та аналізу конструкції методом кінцевих елементів. Серед широкого списку додаткових опцій є фірмові програмні технології обробки та моніторингу верстата, що підвищують продуктивність, точність і термін служби обладнання.

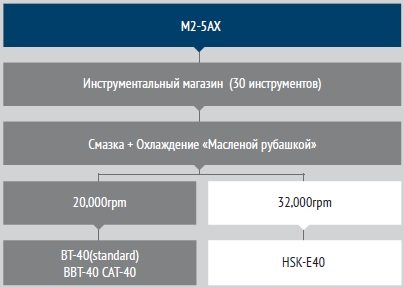

Мотор-шпиндель

Мотор-шпиндель збирається на заводі HWACHEON в ідеально чистому приміщенні з підтриманням постійної температури. До збірки допущені тільки найбільш досвідчені й кваліфіковані фахівці. Цей вузол – результат досліджень, досягнень високих технологій і накопиченого професійного досвіду компанії.



Високоефективна багатокоординаційно обробка

Завдяки похило-поворотного столу з’являється можливість обробки складних заготовок з одного установа, обробки канавок і інших поверхонь, реалізувати які на звичайному обладнанні скрутна або нереалізована. Крім того до п’яти разів скорочується час обробки складних криволінійних траєкторій сферичної фрезою.
Ще однією перевагою п’ятикоординатне системи є те, що обробка може проводитися не тільки торцевою частиною, але і бічними утворюють, що продовжує термін служби інструменту і зменшує число проходів.

Створення оптимальної системи для виробництва прес-форм шини

Переваги

– Підвищена продуктивність
– Спрощення операції установка
– Менше вимог до кваліфікації оператора
– Скорочення величини людино-годин
– Легке розпізнавання дефектів
– Скорочення браку

Зручне конструктивне виконання і широкий спектр додаткових функцій

M2-5AX відрізняється зручною конструкцією і широким спектром додаткових опцій. Відсутність неполадок обладнання та забезпечення безпеки роботи дозволить Вам виробляти продукцію без затримок і проблем якості. Різноманітні опції доступні для більш продуктивної і точної обробки.

Система калібрування центру заготовки (HRCC)

Система калібрування центру заготовки Hwacheon автоматично вимірює і встановлює точку початку координат верстата за одну хвилину, що зменшує час установки заготовки і підвищує якість обробки. Крім того, для прискореної настройки, система створює і контролює базу даних опорних точок, в тому числі і для різних температур робочого простору.

2-осьової похилий поворотний стіл для додаткової стійкості

2-осьової поворотний стіл зафіксований зверху підстави станини і встановлений окремо від рухомого порталу, що дає можливість безперервно обертати заготовку і поєднувати переміщення по лінійним осях X / Y / Z. Фіксовані черв’ячні шестерні і кругової датчик гарантують високопрецизійне розподіл кута до 0.001 градуса і безперервне кругове фрезерування, а потужна гідравлічна система затиску в 4,670 Нм, забезпечує більш ніж задовільну жорсткість при будь-яка 5-ти осьової обробки. В якості опції, стіл може бути оформлений 6 каналами для проходу гідравліки і повітря з метою більш легкого впровадження портальної робототехніки в М2-5АХ безпосередньо на вашій автоматизованої виробничої лінії.

1 Задня кришка ЖК телевізора (корпус) / Побутові електроприлади/ NAK80
2 Корпус коробки передач / Автомобілебудування / KP4M
3 Фара / Автомобілебудування / КР4М
4 Деталь фари / Автомобілебудування /

Процес обробки

Портальна конструкція високої жорсткості

Конструкція станини складається з двох широких опор, по яких переміщається траверса, оснащена приводом подачі з рухомим порталом. Таким чином, забезпечена висока жорсткість системи СНІД.

Система охлаждения впрыском масла

Система охолодження «Масляна сорочка» і «уприскуванням» масла були вдосконалені фахівцями HWACHEON і застосовані в цій моделі. Дані унікальні високоефективні системи мінімізують теплові відхилення при тривалій роботі обладнання.

Потужність шпинделя – схема крутного моменту

Базова комплектація

  • Регулювальний болти і пластини
  • Обдув конуса шпинделя повітрям
  • огорожа кабінетного типу від розбризкування МОР
  • Система подачі МОР
  • Сервер даних (256 МБ)
  • Корекція діаметра різу для інструментів 5-ої осі
  • Блокировка двери
  • Гідросистема
  • Оптичні Лінійки (X/Y/Z/B/C)
  • Система змазки
  • Маховичок (1 вісь)
  • Керівництво по експлуатації та список запасних частин
  • Пневмосистема
  • Функція жорсткого нарізування різьблення
  • Пристрій охолодження шпинделя
  • Сигнальна лампа (червона, зелена)
  • Команда нахилу робочої поверхні для 5 осі
  • Ящик і комплект інструментів для обслуговування
  • Освітлення робочої зони
  • Система координат заготовки (48 шт)
  • Контроль точки різання інструменту 5 осі
  • Функція HAI (буфер на 200 кадрів)
  • Функція адаптивного управління робочої подачею (OPTIMA)
  • Функція НЕСС
  • Функція HTLD
  • HSDC – компенсація теплових розширень шпинделя Функція HAI (буфер на 600 кадрів)

Опціональні приналежності

  • Осушувач
  • повітряний пістолет
  • Пістолет МОР
  • Інтерфейс сервера бази даних
  • Автоматична двері
  • Додаткові колодки і гідравлічні канавки для поворотного столу (4/6 частин)
  • ВВТ шпиндель
  • Сервер(1,024 МБ)
  • 3х мірна Функція захисту від зіткнень для стандартних ЧПУ
  • Підйомний стружкових конвеєр шарнірного / скребкового типу)
  • Уловлювач масленого туману
  • Охолоджувач з ЧПУ
  • NANO-гладка інтерполяція
  • інтерполяція NURBS
  • масловіддільник
  • Подача СОЖ через шпиндель (тиск 30 бар, 70 бар)
  • Трансформатор
  • Контроль зносу інструменту
  • Контактна вимірювальна головка для вимірювання інструменту (Renishaw / Blum) (дотичного типу, лазерна)
  • Корекція на радіус інструменту по 5 осях
  • Масляний туман (Напівсуха система різання)
  • Сигнальна лампа (червона, зелена, жовта)
  • Вимірювальна система для вимірювання заготовки (Renishaw / Blum) (дотичного типу)
  • Функція HAI (буфер на 1000 кадрів)
  • Hwacheon Система контролю якості заготовки (HRCC) – включаючи Систему вимірювання заготовки Renishaw (дотичного типу)

Характеристики

ПЕРЕМІЩЕННЯ
Переміщення по осях (X / Y / Z) мм750 / 650 / 500
Нахил (Н) / Обертання (О) градус(+)30 ~ (-)120 / 360
Відстань від поверхні столу до краю шпинделя (мм)75 ~ 575
РОБОЧИЙ СТІЛ
Робоча поверхня (мм)Ø500
Допустиме навантаження (кг)300
Форма поверхні (Т-образні пази WxP - кількість пазів) мм14 x 80– 5 шт
Шпинделя
Максимальна швидкість шпинделя (об / хв)32000
Двигун шпинделя (кВт)18.5 / 13
ПОДАЧА
Швидке переміщення (X / Y / Z) м / хв50 / 50 / 50
Швидке переміщення (А / С) об / хв8.3 / 33.3
Швидкість робочої подачі (X / Y / Z) мм / хв1 ~ 24,000
АВТОМАТИЧЕСКАЯ СИСТЕМА ЗМІНИ ІНСТРУМЕНТУ
Тип хвостовикаHSK-E40
Тип Штревелі-
Кількість інструментів (шт)30
Максимальний діаметр інструмента (с / без пов'язаних інструментів) ммØ60 / Ø90
Максимальна довжина інструменту (мм)250
Максимальна вага інструменту (кг)3
Час зміни інструменту (від інструменту до інструменту / від стружки до стружки) сек2.5 / 5
ДВИГУН
Серводвигун (X / Y / Z) кВт4.0 / 7.0 / 4.0
Серводвигун (B / C) кВт4.0 / 4.0
Двигун системи охолодження (шпиндель) кВт0.4 / 0.9
Охолоджувач шпинделя (50 / 60Гц) - инвертерного типу (кВт)8.0 / 9.0
ДЖЕРЕЛО ЖИВЛЕННЯ
Електрична потужність (кВа)65
Витрата стисненого повітря (тиск х витрата) Нл / хв0.5 ~ 0.7MPa x 690Nℓ/min
БАК
Мастило / Охолодження шпинделя / МОР (л)60 / 12 / 20
МОР (л)400

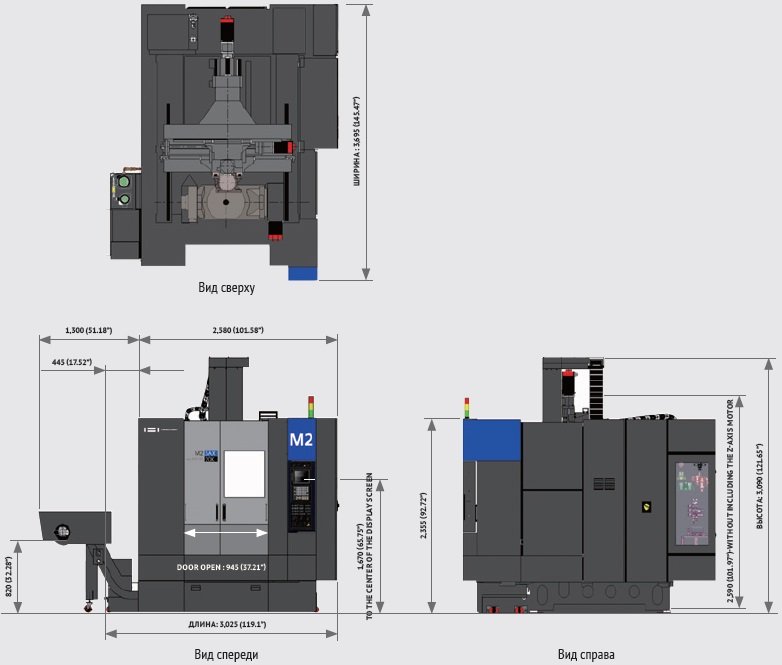

Габарити верстата
Висота (мм)3090
Загальна площа (довжина х ширина) мм3025 x 3695
Маса, (кг)11000
ЧПУFanuc 31i-A5
